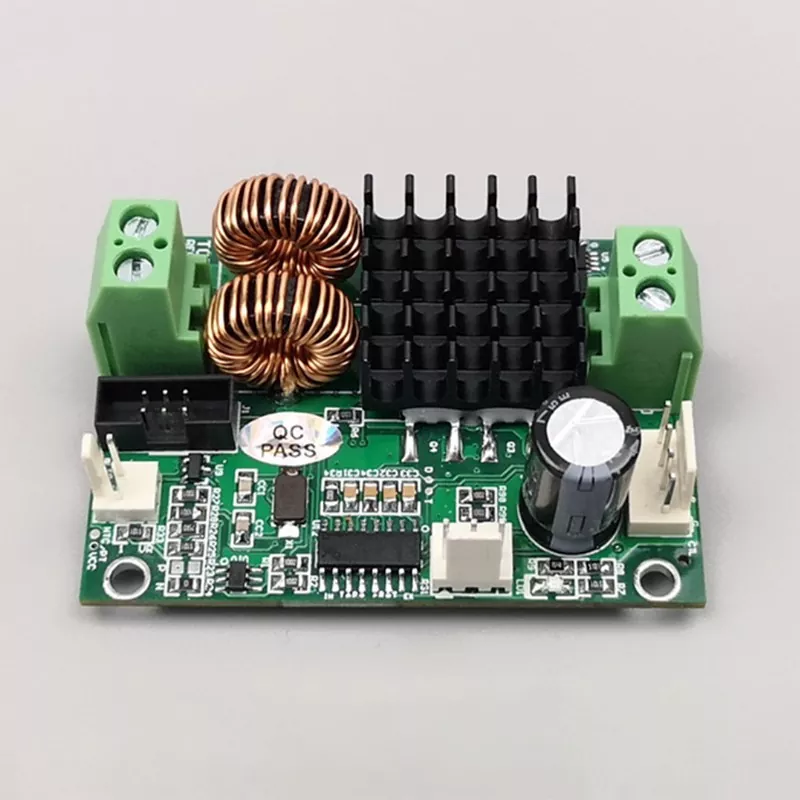

X-Meritan သည် ကျစ်ကျစ်လစ်လစ် အရွယ်အစားနှင့် တိကျမှု မြင့်မားသော ပေးသွင်းသူ ပါရှိသော တရုတ်နိုင်ငံ၏ ထိပ်တန်း အရည်အသွေး TCB-NC အပူချိန် ထိန်းချုပ်ကိရိယာ ဖြစ်သည်။ ခေတ်မီစက်မှုလုပ်ငန်းအလိုအလျောက်စနစ်တွင်၊ အပူချိန်ထိန်းချုပ်ရန်အတွက် Compact TCB-NC NTC Thermoelectric Cooler Board သည် သိပ်သည်းဆမြင့်သော ထိန်းချုပ်ဗီဒိုများအတွက် လိုအပ်သော spatial efficiency နှင့် thermal stability ကို ပေးပါသည်။ ကျွန်ုပ်တို့၏တရုတ်အခြေစိုက်ကုန်ထုတ်လုပ်မှုစက်ရုံကို အသုံးချခြင်းဖြင့် X-Meritan သည် တိကျသောဓာတ်ခွဲခန်းတူရိယာများနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်သုံးပစ္စည်းများအတွက် သာလွန်ကောင်းမွန်သောစွမ်းဆောင်ရည်ကိုရရှိစေမည့် ဤမျိုးဆက်သစ်ထိန်းချုပ်ကိရိယာများကို ကမ္ဘာ့စျေးကွက်များသို့ ပို့ဆောင်ပေးပါသည်။
တရုတ်နိုင်ငံမှ ပေးသွင်းသူ X-Meritan မှ ကျစ်ကျစ်လစ်လစ် အရွယ်အစားနှင့် မြင့်မားသော တိကျမှုရှိသော အဆင့်မြင့် TCB-NC အပူချိန် ထိန်းချုပ်ကိရိယာသည် တပ်ဆင်နေရာ ပရီမီယံအဆင့်ရှိသော ပတ်ဝန်းကျင်အတွက် ဒီဇိုင်းထုတ်ထားသော စွမ်းဆောင်ရည်မြင့် ဖြေရှင်းချက်တစ်ခုဖြစ်သည်။ ဤအသေးစား TCB-NC Semiconductor Cooling Plate controller သည် ပြင်ပအရန်ပစ္စည်းများမလိုအပ်ဘဲ တိကျမှုမြင့်မားသော အပူစီမံခန့်ခွဲမှုအတွက် ဆန်းပြားသောတုံ့ပြန်မှုကွင်းများကို အသေးစားပုံစံအချက်တစ်ခုအဖြစ် ပေါင်းစပ်ပေါင်းစပ်ထားသည်။ တရုတ်ဈေးကွက်တွင် ထိပ်တန်းပေးသွင်းသူတစ်ဦးအနေဖြင့် X-Meritan သည် ယူနစ်တိုင်းတွင် ယုံကြည်စိတ်ချရပြီး ရှုပ်ထွေးသောစက်မှုလုပ်ငန်းနေရာများတွင် အနှောင့်အယှက်ကင်းစွာ လည်ပတ်မှုကို အာမခံရန်အတွက် ခိုင်မာသောလျှပ်စစ်သံလိုက်လိုက်ဖက်မှုစမ်းသပ်မှုကို ခံယူထားကြောင်း အာမခံပါသည်။
|
Board Supply Voltage |
4.5V - 27V |
|
ထောက်ခံချက် |
ပုံမှန် 5V-24V switching power supply ကို အကြံပြုထားသည်။ TEC ၏ အဆင့်သတ်မှတ်ထားသော ဗို့အားသည် ထောက်ပံ့ရေးဗို့အားထက် အနည်းငယ် ပိုနေသင့်သည် သို့မဟုတ် ညီမျှသည်။ TEC ၏ အဆင့်သတ်မှတ်ထားသော ဗို့အား လျော့နည်းပါက လက်ခံနိုင်သည်; ရိုးရှင်းစွာအမြင့်မားဆုံး output အချိုးကိုသတ်မှတ်။ |
|
Board Supply Current |
TEC ၏ အမြင့်ဆုံး လည်ပတ်စွမ်းအားဖြင့် သတ်မှတ်သည်။ |
|
TEC ဗို့အား |
2V - 24V (ထောက်ပံ့ရေးဗို့အားပေါ်မူတည်၍) |
|
TEC လက်ရှိ |
10A @ 24V; 12A @ 12V |
|
အပူချိန်အာရုံခံကိရိယာ |
10K NTC |
|
အပူချိန်တိကျမှု |
±0.01°C |
|
NTC အပူချိန်အတိုင်းအတာ |
-60°C မှ +170°C |
|
PT100/PT1000 အပူချိန် အတိုင်းအတာ |
-60°C မှ +212°C |
|
လည်ပတ်အပူချိန် |
-40°C မှ +45°C |
|
သိုလှောင်မှုအပူချိန် |
-40°C မှ +60°C |
|
လည်ပတ်နေသော စိုထိုင်းဆ |
0% - 95% RH |
|
ပုံသေ စက်ရုံ ဆက်တင် |
25°C |
|
အတိုင်းအတာများ |
60mm x 42mm |
|
အရပ်အမြင့် |
စုစုပေါင်း 23 မီလီမီတာ (ဘုတ်အထက် 18.5 မီလီမီတာ၊ တံသင်များအတွက် အောက် 3 မီလီမီတာ၊ ဘုတ်အထူ 1.5 မီလီမီတာ) |
မေး- TCB-NC စနစ်သို့ပြောင်းခြင်း၏ အဓိကအားသာချက်များကား အဘယ်နည်း။
A- သမားရိုးကျ အပူချိန်ထိန်းချုပ်မှုစနစ်များနှင့် နှိုင်းယှဉ်ပါက၊ ကျစ်ကျစ်လစ်လစ်အရွယ်အစားနှင့် မြင့်မားသောတိကျမှုရှိသော TCB-NC အပူချိန်ထိန်းချုပ်ကိရိယာသည် ပိုမိုသေးငယ်သော ပက်ကေ့ခ်ျတစ်ခုတွင် သိသိသာသာပိုမိုမြင့်မားသောတိကျမှုနှင့် အာရုံခံကိရိယာဆိုင်ရာ တွဲဖက်အသုံးပြုနိုင်မှုကို ပေးဆောင်ပါသည်။ ပြင်ပအရန်ဟာ့ဒ်ဝဲမလိုအပ်သောကြောင့်၊ ၎င်းသည် စနစ်တည်ဆောက်ပုံကို ရိုးရှင်းစေပြီး ပေါင်းစည်းမှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။
မေး- အကောင်းဆုံးစွမ်းဆောင်ရည်အတွက် PID ဘောင်များကို မည်သို့ချိန်ညှိသင့်သနည်း။
A- ထပ်ခါထပ်ခါ ချဉ်းကပ်နည်းကို ကျွန်ုပ်တို့ အကြံပြုလိုသည်- တစ်ဆက်တစ်စပ်တည်းနှင့် ကွဲပြားသော ဝေါဟာရများကို သုညသို့ သတ်မှတ်ခြင်းဖြင့် စတင်ပြီး တုန်ခါမှုအနည်းငယ် ဖြစ်ပေါ်သည်အထိ အချိုးကျအမြတ် (Kp) ကို တိုးပေးပါ။ ထို့နောက်၊ ပုံမှန်အနေအထားအမှားကိုဖယ်ရှားရန် integral time (Ti) ကို ချိန်ညှိပြီး နောက်ဆုံးတွင် တုံ့ပြန်မှုအမြန်နှုန်းကို ထက်မြက်စေရန် differential time (Td) ကိုမိတ်ဆက်ပါ။ တိကျသောနည်းပညာလမ်းညွှန်ချက်အတွက်၊ ကျွန်ုပ်တို့၏ကျွမ်းကျင်သောဝန်ဆောင်မှုအဖွဲ့သည် ကူညီဆောင်ရွက်ပေးနိုင်သည်။
မေး- ဤကျစ်လစ်သိပ်သည်းသော ထိန်းချုပ်ကိရိယာသည် တိကျမှုမြင့်မားသော တစ်ပိုင်းလျှပ်ကူးပစ္စည်းကိရိယာများကို ကိုင်တွယ်နိုင်ပါသလား။
A- ဟုတ်ကဲ့၊ ကျစ်ကျစ်လျစ်လျစ်သောအရွယ်အစားနှင့် တိကျမှုမြင့်မားသော TCB-NC အပူချိန်ထိန်းချုပ်ကိရိယာကို ထိုသို့သောအပလီကေးရှင်းများအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ ၎င်း၏မြင့်မားသောအာကာသအသုံးချမှုနှင့် တည်ငြိမ်သောဒေတာထွက်ရှိမှုသည် တိကျသောဓာတ်ခွဲခန်းများနှင့် ဆီမီးကွန်ဒတ်တာထုတ်လုပ်မှုလိုင်းများတွင်အသုံးပြုသည့် အသေးစားစက်ပစ္စည်းများအတွက် စံပြဖြစ်စေသည်။
မြင့်မားသောအာကာသအသုံးချမှု
အလွန်ကျစ်ကျစ်လျစ်လျစ်သော ဒီဇိုင်းသည် အလွန်သိပ်သည်းသော ထိန်းချုပ်ပုံးများနှင့် မိုက်ခရိုပစ္စည်းကိရိယာများအတွင်း ချောမွေ့စွာ ပေါင်းစပ်နိုင်စေကာ သမားရိုးကျ အခြားရွေးချယ်စရာများနှင့် နှိုင်းယှဉ်ပါက တပ်ဆင်နေရာ သိသိသာသာ သက်သာစေပါသည်။
Industrial-Grade Anti-Interference- ယူနစ်တိုင်းသည် တင်းကျပ်သော စက်မှုလျှပ်စစ်သံလိုက်လိုက်ဖက်ညီမှု (EMC) စမ်းသပ်မှုများကို ကျော်ဖြတ်ပြီး ဒေတာများ တိကျမှန်ကန်ပြီး လျှပ်စစ်ဆူညံသံများရှိသော ပတ်ဝန်းကျင်တွင်ပင် စနစ်တည်ငြိမ်နေပါသည်။
အလိုလိုသိသော User Interface
ကြည်လင်ပြတ်သားသော မျက်နှာပြင်ပြသမှုနှင့် အသုံးပြုရလွယ်ကူသော မီနူးလမ်းညွှန်မှုတို့ပါရှိသော ထိန်းချုပ်ကိရိယာသည် ကျွမ်းကျင်သောမဟုတ်သူများအတွက်ပင် အသုံးပြုနိုင်သော ကန့်သတ်ဘောင်ဆက်တင်များနှင့် မုဒ်ပြောင်းခြင်းတို့ကို အားစိုက်ထုတ်နိုင်စေပါသည်။
သာလွန်ထိန်းချုပ်မှု တိကျမှု
တင်းကြပ်သောအပူလိုအပ်ချက်များနှင့်အတူ အသုံးချပရိုဂရမ်များအတွက် တီထွင်ဖန်တီးထားသည့် TCB-NC Temperature Controller သည် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုတ်လုပ်ခြင်းနှင့် တိကျမှုစမ်းသပ်ခြင်းအတွက် မရှိမဖြစ်လိုအပ်သော တင်းကျပ်သောသည်းခံမှုကို ထိန်းသိမ်းပေးပါသည်။
High Power Density
၎င်း၏သေးငယ်သောခြေရာခံနေသော်လည်း၊ controller သည် အားကောင်းသောပါဝါအထွက်ကိုပေးစွမ်းပြီး အပူစွမ်းအင်ထိရောက်မှုအဆင့်ကို ထိန်းသိမ်းထားစဉ် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းအအေးခံစာရွက်များကို ထိထိရောက်ရောက်မောင်းနှင်နိုင်သည်။
TCB-NC သည် semiconductor cooling နှင့် heating အတွက် အထူးပြုလုပ်ထားသော အဆင့်မြင့် အပိတ်တုံ့ပြန်မှု ယန္တရားပေါ်တွင် လုပ်ဆောင်ပါသည်။ NTC အာရုံခံကိရိယာမှ အချိန်နှင့်တပြေးညီ ဒေတာများကို စဉ်ဆက်မပြတ် စောင့်ကြည့်ခြင်းဖြင့်၊ ထိန်းချုပ်သူသည် သတ်မှတ်မှတ်မှ သွေဖည်မှုကို တွက်ချက်ပြီး တိကျသော PID (အချိုးအစား-ပေါင်းစပ်-ပေါင်းစပ်-ဆင်းသက်သော) အမှားပြင်ဆင်မှုကို အသုံးပြုပါသည်။ ဤအဆက်မပြတ်ထွက်ရှိမှုထိန်းချုပ်မှုသည် ရိုးရှင်းသောအဖွင့်/အပိတ်ခလုတ်များနှင့်ဆက်စပ်နေသော အပူလှိုင်းများကို တားဆီးပေးသည်။ ပေါင်းစပ်ပါဝါမြင့်သည့် ဒရိုင်ဘာသည် ထို့နောက် အပူချိန်အအေးခံဘုတ်သို့ ပေးပို့သည့် လက်ရှိကို ချိန်ညှိပေးကာ ပစ်မှတ်အပူချိန်ကို လျင်မြန်စွာရောက်ရှိပြီး အမျိုးမျိုးသော အပူဝန်များအောက်တွင်ပင် အတက်အကျအနည်းဆုံးဖြင့် ထိန်းသိမ်းထားကြောင်း သေချာစေပါသည်။
