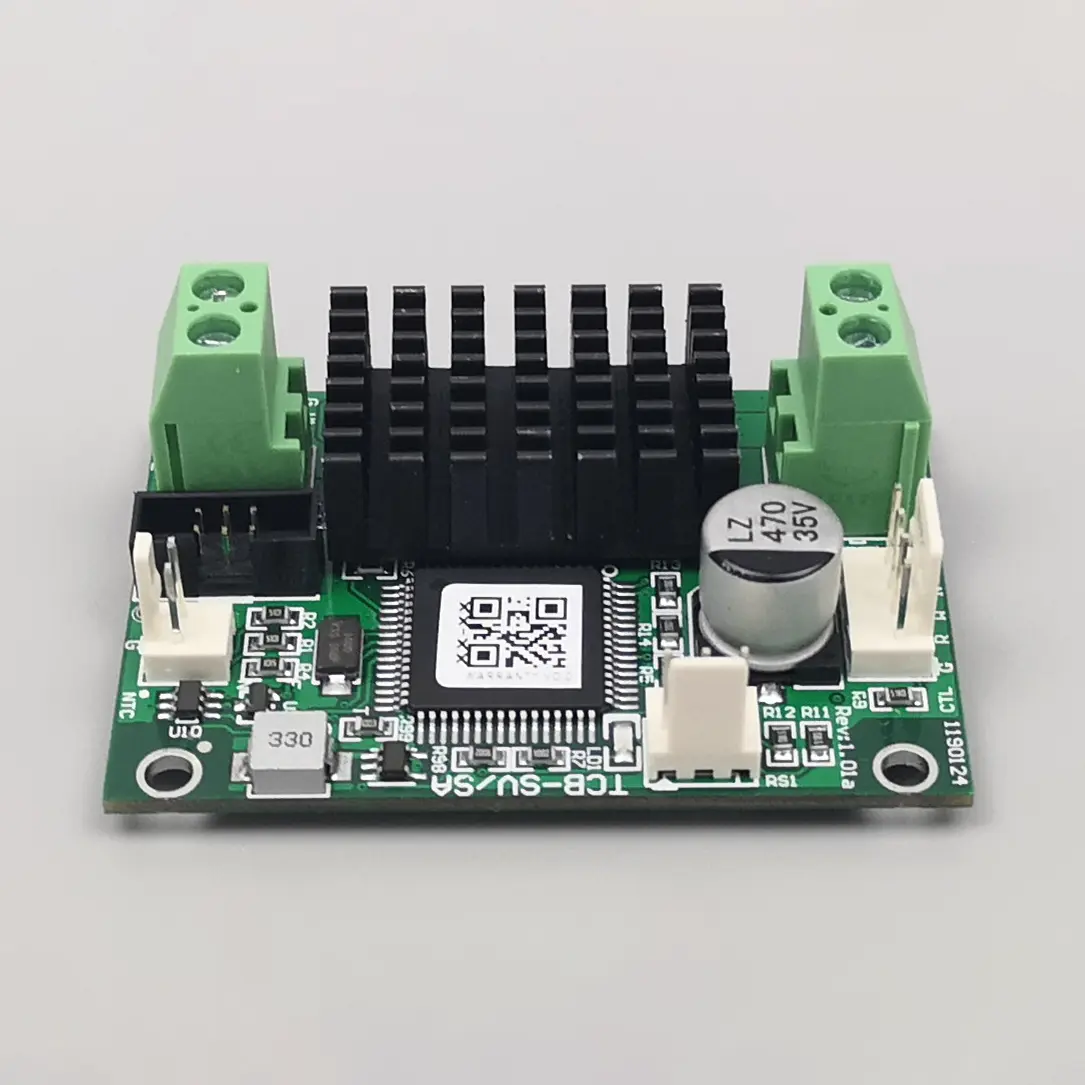

ဟိMicro TECs အတွက် TCB-SV အပူချိန် ထိန်းချုပ်ကိရိယာhyperlocal အပူစီမံခန့်ခွဲမှုအတွက် ဂိမ်းပြောင်းလဲမှုတစ်ခုအဖြစ် ပေါ်ထွက်လာခဲ့သည်။ အလွန်ကျစ်လစ်သိပ်သည်းသော သာမိုလျှပ်စစ်အအေးပေးစက်များ (TECs) အတွက် ဒီဇိုင်းထုတ်ထားသည့် ဤထိန်းချုပ်ကိရိယာသည် ကြည်လင်ပြတ်သားသော လက်ရှိစတီယာရင်နှင့် sub-millikelvin တည်ငြိမ်မှုကို ပေးစွမ်းသည်။ ဤနက်ရှိုင်းသောငုပ်ခြင်းတွင်၊ ကျွန်ုပ်တို့သည် ၎င်း၏ဗိသုကာပညာ၊ အားသာချက်/အားနည်းချက်များ၊ လက်တွေ့ကမ္ဘာအသုံးပြုမှုများကို ဆန်းစစ်ပြီး မကြာခဏ အင်ဂျင်နီယာမေးခွန်းများကို ဖြေဆိုပါ။ Fuzhou X-Meritan Technology Co., Ltd. သည် ဤထိန်းချုပ်ကိရိယာကို မျိုးဆက်သစ်ပုံသဏ္ဍာန်နှင့် ဇီဝဆေးဘက်ဆိုင်ရာစနစ်များတွင် ပေါင်းစပ်ထားသည်။ သင်သည် LiDAR သို့မဟုတ် DNA ချဲ့ထွင်ခြင်းတွင် အလုပ်လုပ်သည်ဖြစ်စေ TCB-SV သည် ဆွဲဆောင်မှုရှိသော အရွယ်အစားနှင့် တိကျမှုကို ပေါင်းစပ်ပေးပါသည်။
📋 အကြောင်းအရာများကို တစ်ချက်ကြည့်လိုက်ပါ။
🔬 Micro TEC များအတွက် TCB-SV Temperature Controller ကို အဘယ်အရာက သတ်မှတ်သနည်း။
၎င်း၏ထိန်းချုပ်မှုဗိသုကာလက်ရာသည် ယေဘူယျရည်ရွယ်ချက် PIDs များကို မည်သို့ ပိုမိုကောင်းမွန်စေသနည်း။
TCB-SV သည် ယေဘုယျ PID မဟုတ်ပါ။ micro-ohm loads အတွက် adaptive feed-forward loop နှင့် linearized output ကို အသုံးပြုထားသည်။ ၎င်းသည် အသေးစား Peltier ဒြပ်စင်များတွင်ပါရှိသော ကပ်ပါးခုခံမှုကို တိုက်ရိုက်ဖြေရှင်းသည်။ Fuzhou X-Meritan Technology Co., Ltd. သည် ၎င်းအား ပါးလွှာသောဖလင် TECs (2x2 မီလီမီတာ) ဖြင့် စမ်းသပ်ပြီး < 0.002°C တုန်ခါမှုကို သတိပြုမိသည်။ ၎င်း၏စိတ်ကြွထွက်ရှိမှုသည် dead-band ကိုဖယ်ရှားပေးကာ ပတ်ဝန်းကျင်အနီးရှိ cryogenic သို့မဟုတ် အပူသံသရာအတွက်အကောင်းဆုံးဖြစ်သည်။ ထိုမှတပါး၊Micro TECs အတွက် TCB-SV အပူချိန် ထိန်းချုပ်ကိရိယာI2C နှင့် analog interface များပါ၀င်သောကြောင့် ၎င်းသည် ကျစ်လစ်သိပ်သည်းသော တူရိယာများအတွင်းတွင် ချောမွေ့စွာ အသိုက်အဝန်းရှိသည်။
⚙️ အဓိကလုပ်ဆောင်နိုင်စွမ်း- TCB-SV သည် micro TEC စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပုံ
Micro TECs ဖြင့် အင်ဂျင်နီယာများသည် မည်သို့သော တည်ငြိမ်မှုကိန်းဂဏန်းများကို မျှော်လင့်နိုင်မည်နည်း။
အစောပိုင်းမွေးစားသူများနှင့် ပူးပေါင်းကာ၊Fuzhou X-Meritan Technology Co., Ltd.0.8 A micro TEC ကို အသုံးပြု၍ 24 နာရီအတွင်း ±0.005°C အောက်တွင် ရေရှည်ပျံ့လွင့်မှုကို မှတ်တမ်းတင်ထားသည်။ ထိန်းချုပ်ကိရိယာတွင် 24-bit ADC အာရုံခံစနစ်နှင့် လျင်မြန်သော PWM-ချောမွေ့သော filter ကို အသုံးပြုထားသည်။ 0.2 J/K အထိ သေးငယ်သော thermal loads များပင်လျှင် တုန်ခါမှု မဖြစ်ပေါ်ပါ။ အောက်ဖော်ပြပါဇယားသည် သမားရိုးကျ အပူချိန်ထိန်းကိရိယာများနှင့် TCB-SV ကို နှိုင်းယှဉ်ပါသည်။
| ကန့်သတ်ချက် |
TCB-SV (Micro TEC optimized) |
Standard Benchtop Controller |
| မင်း TEC လက်ရှိဖြေရှင်းချက် |
0.5 mA |
5-10 mA (ပုံမှန်) |
| အပူချိန်တည်ငြိမ်မှု (10mK အကွာအဝေး) |
±0.002°C |
±0.05°C |
| ပုံစံအချက် |
30 x 30 မီလီမီတာ မော်ဂျူး |
½-rack 4U |
| Bipolar/linear အထွက် |
ဟုတ်တယ်၊ ချောမွေ့မှုမရှိတဲ့ သုည-လက်ဝါးကပ်တိုင် |
မကြာခဏ unipolar သို့မဟုတ် relay |
📊 TCB-SV Temperature Controller- အားသာချက်များနှင့် ကန့်သတ်ချက်များ
၎င်းကိုဘာကြောင့်ရွေးချယ်သနည်း—နှင့် မည်သည့်နေရာတွင် သတိထားရမည်နည်း။
| ✅ ခိုင်မာသောအချက်များ |
⚠️ အပေးအယူ |
- အထူးကောင်းမွန်သော လက်ရှိ ကြည်လင်ပြတ်သားမှု (µTECs အတွက် စံပြ)
- အလွန်နည်းသော ဆူညံသံ- အာရုံခံကိရိယာတွင် < 1 µV
- microsecond တုံ့ပြန်မှုဖြင့် အလိုက်သင့် PID
- ကျစ်လစ်သိပ်သည်းသော SMD တပ်ဆင်မှု၊ ထည့်သွင်းရလွယ်ကူသည်။
- ကျယ်ပြန့်သောထောက်ပံ့ရေး 5-28 V၊ မြင့်မားသောထိရောက်မှု
|
- အထွက်အများဆုံး 2 A (TEC ကြီးများအတွက် မဟုတ်ပါ)
- ထူးခြားဆန်းပြား TEC များအတွက် firmware ချိန်ညှိမှု လိုအပ်သည်။
- တပ်ဆင်ထားသော ဂရပ်ဖစ်ပြသမှု မရှိပါ (အဝေးထိန်းသာ)
- input capacitance အပြင်အဆင်အတွက် အာရုံခံစားနိုင်သည်
- အခြေခံ အဖွင့်အပိတ် ထိန်းချုပ်ကိရိယာများထက် ကုန်ကျစရိတ် ပိုမိုမြင့်မားသည်။
|
ကနဦး ရင်းနှီးမြှုပ်နှံမှု မြင့်မားသော်လည်း၊Fuzhou X-Meritan Technology Co., Ltd.စွမ်းအင်ချွေတာမှုနှင့် photonics ချိန်ညှိမှုတွင် အပူထပ်ခြင်းများကို လျှော့ချခြင်းကြောင့် ပိုင်ဆိုင်မှုစုစုပေါင်းကုန်ကျစရိတ် ကျဆင်းသွားကြောင်း အလေးပေးဖော်ပြသည်။
🔄 micro TECs ဖြင့် လှုပ်ရှားနေသော အပူစက်ဘီးစီးခြင်း။
TCB-SV သည် အရှိန်မလွန်ဘဲ အမြန်အပူပေးခြင်း/အအေးခံခြင်းကို ကိုင်တွယ်ဖြေရှင်းနိုင်ပါသလား။
ဟုတ်ကဲ့ — ၏ အောင်မြင်မှုများထဲမှ တစ်ခုMicro TECs အတွက် TCB-SV အပူချိန် ထိန်းချုပ်ကိရိယာ၎င်း၏ "အပူအလျင် ပေးပို့ခြင်း" ဖြစ်သည်။ PCR သို့မဟုတ် လေဆာလှိုင်းအလျားတည်ငြိမ်ခြင်းတွင်၊ သင်သည် အပူနှင့်အအေးကြားတွင် မကြာခဏပြောင်းရန် လိုအပ်သည်။ TCB-SV သည် Peltier ပြောင်းပြန်လှန်မှုကို မျှော်လင့်ပြီး နောက်ကျော EMF အတွက် လျော်ကြေးပေးသည်။ Fuzhou X-Meritan Technology Co., Ltd. သည် 3x3 mm TEC တွင် 5°C/s နှုန်းထက် < 3% လွန်ကဲမှုဖြင့် သရုပ်ပြခဲ့သည်။ ၎င်းသည် ကွမ်တမ်ကေ့စ်လေဆာထုပ်ပိုးခြင်းနှင့် မိုက်ခရို-ဖလူးဒစ် အပူစက်ဘီးစီးသူများအတွက် ပြီးပြည့်စုံစေသည်။
🏭 အပလီကေးရှင်းမြင်ကွင်းကျယ်- TCB-SV သည် ခြားနားချက်တစ်ခုကို ဖန်တီးပေးသည်။
ဘယ်ခေတ်မီနယ်ပယ်တွေက အကျိုးအမြတ်အများဆုံးလဲ။
-
Optical transceivers များ- DWDM လေဆာအပူချိန်တည်ငြိမ်ခြင်း (လိပ်ပြာအထုပ်များအတွင်း micro TEC)။
-
ဆေးဘက်ဆိုင်ရာရောဂါရှာဖွေ- Isothermal amplification ချစ်ပ်များ (LAMP) သည် ±0.1°C တိကျမှု လိုအပ်သည်။
-
အာကာသ/အာကာသယာဉ်- ပါဝါဘတ်ဂျက်နည်းပါးစွာဖြင့် အအေးခံနိုင်သော အသေးစား IR detectors များ။
-
ဓာတ်ခွဲခန်းကိရိယာ- သေးငယ်သောအပူထုထည်သည် အရေးကြီးသောနေရာတွင် Microcalorimetry ဖြစ်သည်။
Fuzhou X-Meritan Technology Co., Ltd. သည် ၎င်း၏ EMC ပရိုဖိုင်သည် အထူးသန့်ရှင်းသောကြောင့် TCB-SV ကို ကွမ်တမ်အာရုံခံကိရိယာများ တီထွင်ထုတ်လုပ်သည့် သုတေသနဓာတ်ခွဲခန်းများသို့ ပံ့ပိုးပေးပါသည်။
❓ မေးလေ့ရှိသောမေးခွန်းများ (TCB-SV နှင့် micro TECs)
TCB-SV သည် sub-milliamp TEC ရေစီးကြောင်းများနှင့် အလုပ်လုပ်ပါသလား။
မေးတာ။ TCB-SV ၏ အထွက်အဆင့်သည် 16-bit DAC နှင့် တိကျသော op-amp driver တို့ကြောင့် 0.2 mA သို့ linear ဆင်းပါသည်။ အထူးသဖြင့် အာရုံခံအအေးပေးရန်အတွက် micro TEC အများအပြားသည် 10 mA အောက် ရေစီးကြောင်းများ လိုအပ်သည်။ ထိန်းချုပ်ကိရိယာသည် H-bridge ဒီဇိုင်းများတွင်တွေ့မြင်ရသော "အကူးအပြောင်းပုံပျက်ခြင်း" ကိုရှောင်ရှားကာ ဤအနိမ့်ဆုံးအဆင့်များတွင်ပင် မျဉ်းသားမှုကို ထိန်းသိမ်းထားသည်။ Fuzhou X-Meritan Technology Co., Ltd. သည် 1 mA အောက်တွင် တိကျမှုအများဆုံးရရှိရန် အာရုံခံခုခံအား ချိန်ညှိခြင်းအတွက် အပလီကေးရှင်းမှတ်စုများ ပေးပါသည်။
မည်သို့သော အပူချိန်အာရုံခံကိရိယာများကြားမှ လိုက်ဖက်မှုရှိသနည်း။
TCB-SV သည် မူလအားဖြင့် PT100/1000 RTDs၊ NTC အပူချိန်ထိန်းကိရိယာများ (လိုင်းခွဲခြင်းဇယားများနှင့်အတူ) နှင့် AD590 သို့မဟုတ် LM335 ကဲ့သို့သော အစိုင်အခဲ-စတိတ်အဆင့်အာရုံခံကိရိယာများကိုပင် ၎င်း၏ configureable analog front-end မှတဆင့် ပံ့ပိုးပေးပါသည်။ ၎င်းတွင် programmable excitation current ပါရှိသော 24-bit delta-sigma ADC ပါဝင်သည်။ micro TEC အပလီကေးရှင်းများအတွက်၊ အပူပိုင်းပြတ်တောက်မှုကို လျှော့ချရန် သေးငယ်သော NTC ချစ်ပ်အပူထိန်းကိရိယာ (အရွယ်အစား 0201) ကို အသုံးပြုရန် အကြံပြုအပ်ပါသည်။ Fuzhou X-Meritan Technology Co., Ltd. သည် ပေါင်းစပ်မှုကို အရှိန်မြှင့်ရန် ကြိုတင်ချိန်ညှိထားသော သာမိုစတာ မျဉ်းကွေးများကို ထောက်ပံ့ပေးနိုင်သည်။
Multi-zone micro TEC ထိန်းချုပ်မှုအတွက် daisy-chain မျိုးစုံ TCB-SV ထိန်းချုပ်ကိရိယာများကို ချိတ်ဆက်နိုင်ပါသလား။
ဟုတ်ပါသည်၊ TCB‑SV တွင် ပြင်ဆင်သတ်မှတ်နိုင်သော လိပ်စာဖြင့် I²C/SMBus အင်တာဖေ့စ် ပါဝင်သည်။ ဘတ်စ်တစ်ခုတွင် စက်ကိရိယာ ၁၆ ခုအထိ လည်ပတ်နိုင်ပြီး၊ ခင်းကျင်းထားသော waveguide gratings သို့မဟုတ် microplate thermocyclers အတွက် ဘက်စုံချန်နယ်စနစ်များကို တည်ဆောက်ရန် လွယ်ကူစေသည်။ လက်ခံသူသည် အပူချိန် telemetry ကိုဖတ်နိုင်ပြီး setpoints များကို တစ်ဦးချင်းရေးနိုင်သည်။ Fuzhou X‑Meritan Technology Co., Ltd. သည် လျင်မြန်သော ပုံတူရိုက်ခြင်းအတွက် Python စာကြည့်တိုက်နှင့် GUI ကို ပေးဆောင်ပါသည်။
TCB-SV firmware ကို အနာဂတ် TEC ပစ္စည်းများအတွက် အဆင့်မြှင့်တင်နိုင်ပါသလား။
အတိအကျ။ ၎င်းတွင် UART/I²C ကျော်သည့် in-application programming (IAP) bootloader တစ်ခုရှိသည်။ မတူညီသော impedance သို့မဟုတ် Seebeck coefficients ရှိသော ပါးလွှာသောဖလင် TEC အသစ်များသည် PID နှင့် linearization ဇယားများကို အပ်ဒိတ်လုပ်နိုင်ပါသည်။ Fuzhou X-Meritan Technology Co., Ltd. သည် ဆန်းသစ်သော micro TEC များအတွက် လိုက်လျောညီထွေဖြစ်စေမည့် အချိန်ဇယားကို တိုးတက်ကောင်းမွန်စေသည့် ဖာမ်းဝဲလ်ပြင်ဆင်ဖာထေးမှုများကို ပုံမှန်ထုတ်ပြန်ပါသည်။ ဒါက မင်းရဲ့ရင်းနှီးမြုပ်နှံမှုကို သက်သေပြတယ်။
နူးညံ့သိမ်မွေ့သော အသေးစား TEC များအတွက် TCB-SV တွင် မည်သည့်အကာအကွယ်များ ပါဝင်သနည်း။
၎င်းတွင် ပရိုဂရမ်ထုတ်နိုင်သော လက်ရှိကန့်သတ်ချက်၊ အပူပိတ်ခြင်း နှင့် inrush current ကို တားဆီးသည့် soft-start ပါရှိပါသည်။ ထိန်းချုပ်ကိရိယာသည် TEC ဗို့အားကို အဆက်မပြတ်စောင့်ကြည့်ပြီး 100 µs အောက်အတွင်း အဖွင့်ဆားကစ် သို့မဟုတ် ရှော့ဆားကစ်အခြေအနေများကို သိရှိနိုင်ပြီး အထွက်ကို ပိတ်သည်။ ဆေးဘက်ဆိုင်ရာ သို့မဟုတ် အာကာသ ဟာ့ဒ်ဝဲများတွင် ထည့်သွင်းထားသော တန်ဖိုးကြီးသော အသေးစား TEC များအတွက် ဤကာကွယ်မှုအဆင့်သည် မရှိမဖြစ်လိုအပ်ပါသည်။
📚 အကိုးအကားများနှင့် နည်းပညာဆိုင်ရာ အရင်းအမြစ်များ
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – TCB‑SV ထုတ်ကုန်အကျဉ်းနှင့် စက္ကူဖြူ (2025)
- 🔗 IEEE အစိတ်အပိုင်းများ၊ ထုပ်ပိုးခြင်းနှင့် ထုတ်လုပ်မှုနည်းပညာဆိုင်ရာ လွှဲပြောင်းမှုများ- "တွဲဖက်ထုပ်ပိုးထားသော optics အတွက် Micro TEC ထိန်းချုပ်ကိရိယာများ" (အတွဲ 13၊ 2024) https://ieee.org/microTEC-tcbsv
- 🔗 အပူပိုင်းခွဲခြမ်းစိတ်ဖြာမှုဂျာနယ်- "အသေးစား Peltier စက်များဖြင့် ခွဲခြမ်းစိတ်ဖြာခြင်း" (2023) - https://link.springer.com/article/... (ကျောက်ဆူး)
- 🔗 လျှောက်လွှာမှတ်စု AN-102-တုန်ခါမှုမရှိဘဲ micro TEC များကို မောင်းနှင်ခြင်း။Fuzhou X-Meritan Technology Co., Ltd. မှ (တောင်းဆိုချက်အရ ရနိုင်သည်)
ဟိMicro TECs အတွက် TCB-SV အပူချိန် ထိန်းချုပ်ကိရိယာသင့်အကဲဖြတ်မှုအတွက် အဆင်သင့်ဖြစ်နေပါပြီ။Fuzhou X-Meritan Technology Co., Ltd. အခမဲ့ဒီဇိုင်းသုံးသပ်ချက်များ၊ နမူနာယူနစ်များနှင့် နည်းပညာဆိုင်ရာ အကြံပေးမှုများကို ပံ့ပိုးပေးပါသည်။ ကြှနျုပျတို့ကိုဆကျသှယျရနျယခု
